金宇智能检测新成就

助力钢铁产品质量提升

——钢板全板面相控阵超声波自动探伤系统研发及利用项目获评“国际先进”

一、媒介

我国钢铁产品存在低端过剩、高端依赖进口的窘迫境界。因而，大幅提升现有产品的综合机能，提高现有产品的质量，是各大钢铁企业急需解决的沉大课题。

对钢材产品进行无损探伤检测，是确保出厂产品质量的一个沉要伎俩。针对目前超声波探伤常见的漏检问题，江苏金宇智能检测系统有限公司结合有关科研单元，开发了国内首台钢板全板面相控阵超声波探伤系统。该系统通过相控阵检测技术，可对钢材产品进行高精度检测及缺点统计，不仅能够确保出厂均为高质量产品，也能通过缺点统计分析，达到优化产品出产工艺，急剧提高钢材产品综合机能，大幅提高产品质量。4月20日，中国钢铁工业协会在兴发xf组织召开科技成就评价会，“钢板全板面相控阵超声波自动探伤系统研发及利用”项目获评“国际先进”。

二、近况和问题

国内钢厂用于钢板检测的超声波自动探伤机，都是从美国和德国进口的选取水膜法耦合探伤设备，探头型式为一发三收和一发四收的纵波直射法检测，此探伤方式仅能检测与钢板轧造面平行的缺点。钢板的有效检测领域和检测能力都受到限度，造成钢板周围边部和钢板上、下近表表的缺点容易漏检，以及钢板边部的横向非分层缺点不能检测。不能满足核电钢板、军用钢板、海底管线用钢板、压力容器用钢板、桥梁用钢板等高质量钢材的要求，严沉影响了钢板质量检测，给客户安全使用带来隐患。

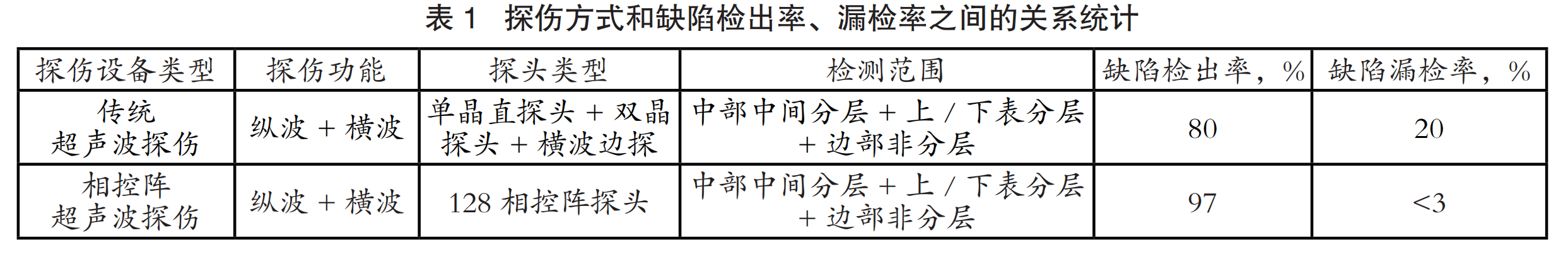

国内板材自动化检测选取非相控阵的单通路超声波探头分辨率低，只能检测分层等靠近于平行钢板表表的缺点，高低表表盲区较大，边部盲区较大且非分层缺点易漏检。两种探伤方式的对比了局见表1。

本项目开发的钢板全板面相控阵超声波探伤系统，美满解决了以上痛点问题。将多达上百个幼的超声晶片集成到一个探头中，通过预先推算的相位延时对每个晶片进行独立引发，最终合成所需的声场波形，实此刻被测钢板中的声束聚焦和转向。

三、研发工作流程

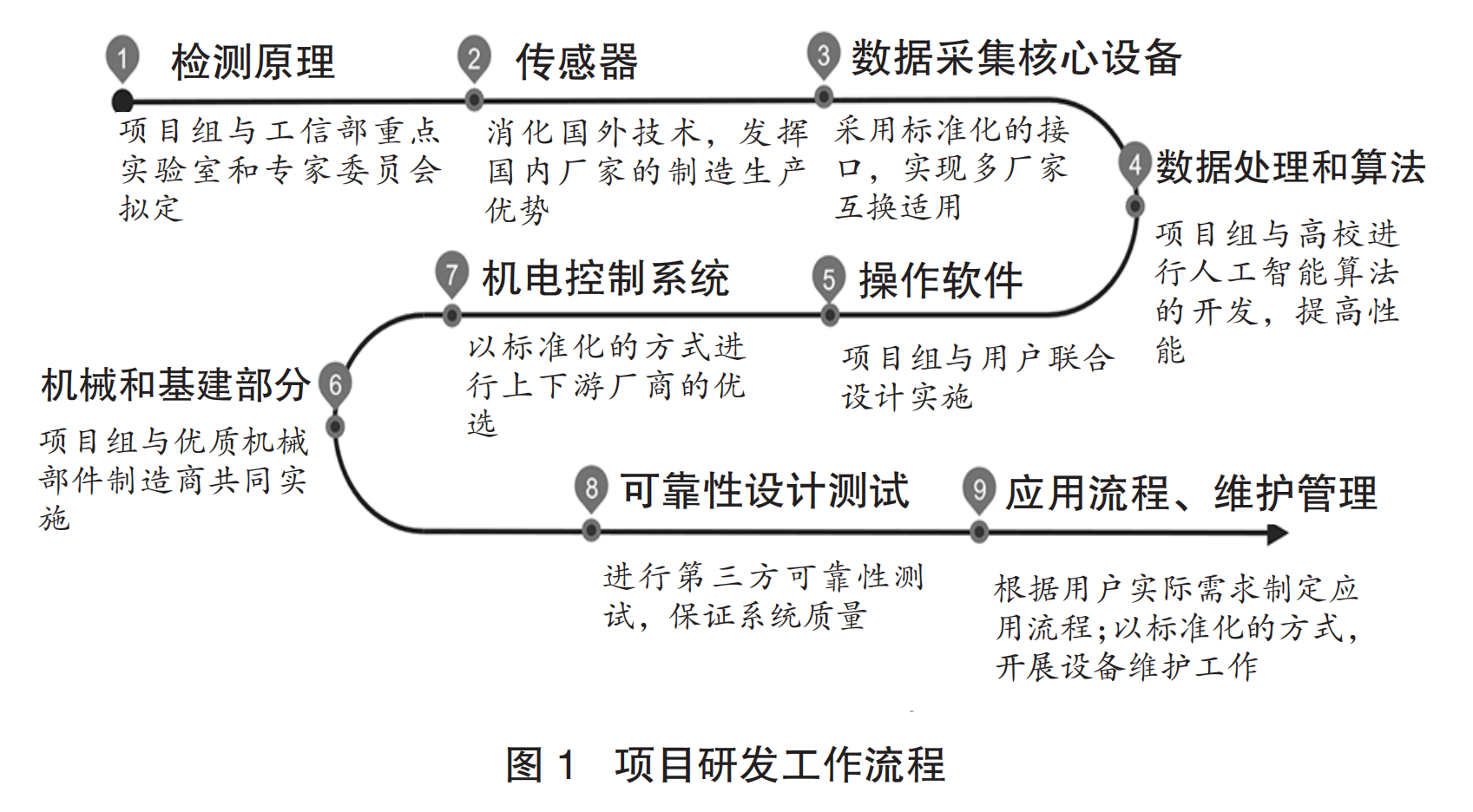

本项目充分阐扬和优选工信部、学会和行业协会、国内表和全产业链领域的高校、科研机构、厂商的资源优势，进行规划优化、评审和执行。对于传感器、检测道理、数据处置和算法等主题关键技术，选取多方合作、技术引进、结合开发的方式进行。项目研发工作流程分为9大部门，如图1所示。项目通过打造高水平、高起点的优质示范项目，推进产业链的整合和整体提升。

♦2019年6月-2020年2月，中厚板探伤设备项目立项，项目组针对原设备不具备软件尺度自界说及无横波检测能力，无法满足现有高端客户需要，进行技术规划造订。

♦ 2020年3月-8月，设计检测规划、现场试块造作及测试。针对板卷厂的现实需要，通过反复互换，确定了探伤的具体指标和机能要求，并筹备测试规划进行现尝试证。

♦ 2020年9月-12月，技术路线确定，技术规划设计及论证。通过前期的测试验证，明确了检测规划可行，起头进行整体的自动化设计和可行性论证，通过大量的前期设计分析和与客户的钻研，鉴别出对应的风险，并造订相应的解决规划。

♦ 2021年1月-6月，具体技术规划、具体图纸设计及评审优化。整体技术规划确定后，起头逐一职能部件的具体设计，并在设计过程中确认造作的技术指标和验收尺度，直到后续的出产造作。

♦ 2021年7月-2022年3月，设备采购、造作、出厂前调试及测试。通过实地调查多家供给商，确认其出产能力和检验能力，并通过兴发xf对有关供给商的审核要求，确定最后的出产单元，起头出产。在设备出产实现后，在装配车间进行了具体的测试验证，期间屡次约请用户单元进行调试领导工作，确保到现场后满足出产需要。

♦ 2022年4月-6月，设备现场装置。发货前进行了具体的出厂验收，并与用户单元协调了检建功夫进行装置，并整改了现场辊路的平坦度，确保设备不变运行。

♦ 2022年7月-9月，调试及试出产。与出厂前的调试分歧，在现实调试过程中对于信号的连锁，信息的传输，以及机械结构的不变性都提出了更高的要求，也充分说了然前期测试工作的沉要性和必要性。2个月即实现了整体设备的调试并进入试出产。

♦ 2022年10月，设备CNAS校准测试。为证实设备的可行性及规范性要求，在设备上线后进行了CNAS认证，确保了设备的规范性。

♦ 2022年11月至今，设备不变投入钢板探伤检测出产及设备持续优化改进；通过近半年的运行功夫，系统出现了好多不变性和设计不及的问题，针对这些问题，在运行过程中进行动态改进和调整，满足分歧工况对于设备的要求，期间累计对38项问题点做出改进，并持续跟踪使用情况。

四、产品机能与创新性成就

（一）产品机能

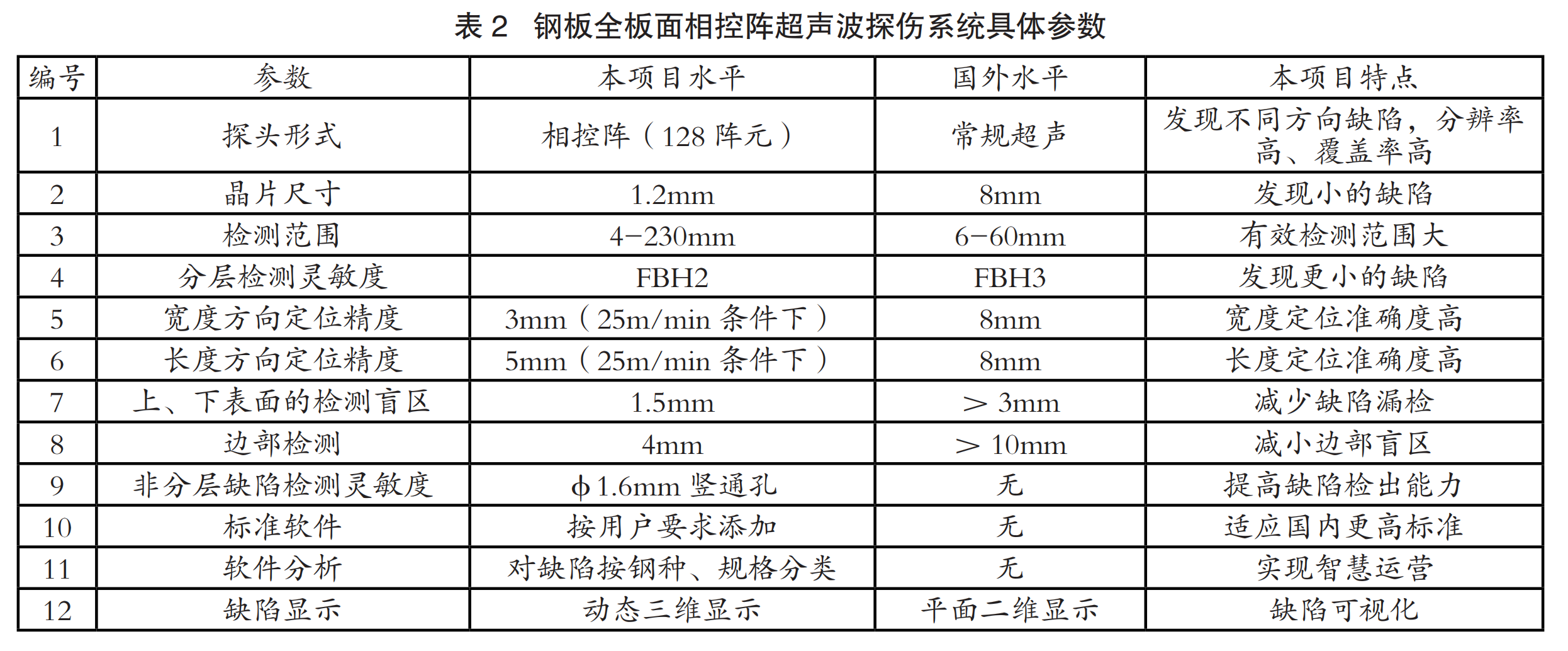

钢板边部探伤职能可能实现边部横波检测，非分层缺点检测活络度可达到φ1.6mm竖通孔的水平；分层检测活络度从仅为FBH5提升至FBH2的水平；钢板上、下表表的检测盲区从大于3mm降至1.5mm；钢板周围边部检测盲区由大于10mm降至4mm的水平。探伤厚度覆盖领域4-230mm。产品机能参数见表2。

（二）创新性成就

1）选取的全板面相控阵纵波检测+边部100mm横波检测技术，是无损检测领域的沉大技术创新，添补了国内钢板相控阵超声波检测的空缺。

2）实现相控阵探头激活孔径可矫捷设置，钢板探伤全过程超声波方向焦距自由变换，检测厚度覆盖4mm到230mm的行业现实利用，表表盲区＜1.5mm。

3）探伤全过程声束在钢板内部偏转、变换焦距，缩幼边部盲区检测领域（＜5mm），且可检测出非分层缺点。

4）设置独立的边部和头尾探相控阵纵波和横波检测，适应5m宽度钢板检测，利用超声波陆续可调扇形扫查个性，检测钢板边部100mm领域内分歧方向的缺点；边探与中央探头阵列沉复覆盖，预防板边偏移造成缺点漏检。

5）在不更换探头的情况下，实现所有钢板检测尺度的全覆盖；软件内置多种尺度，可人为增添及自界说探伤尺度。

6）内置多种智能算法，沉复频率高，检测速度快，能有效预防钢板缺点漏检；选取解耦表征、机械进建等人为智能算法，实现缺点精确的定位、定量以及描摹直观三维显示。

7）独具耦合监控通路虚构技术，使用一套硬件，虚构产生两个通路，各自调整增益领域等关键参数，实现一个探伤一个监督职能。耦合监控方便矫捷，拥有自校验及探头机能评价职能，降低人员劳动强度，预防定标禁绝。

五、工程利用及远景

本项目成就为全国首套钢板全板面相控阵超声波探伤大型设备，已成功利用于兴发xf集团，取代了国表进口设备，是目前国内里厚钢板检测活络度和检测职能最全面的探伤机，同时也是国内唯逐一台全板面相控阵的钢板超声自动化检测探伤机。国内初创的全板面相控阵超声（纵波+横波）技术为国产钢板超声检测设备进入国际高端检测市场创造了前提。

在更高的质量指标促使下，作为钢厂产品的质量保险伎俩，将来的钢厂大型自动化无损检测设备，将实现对更多类型、更幼的缺点的检测，更低的误报率和漏报率，以适应下游用户和行业新尺度的要求。项目组研发及量产结合全板面、全相控阵、全聚焦深度的超声波检测技术的自动化无损检测设备，自主把握相控阵超声波检测传感器相控阵精密节造和采集部门、缺点沉构算法等主题科技，可能实现4-230mm分歧厚度钢板的缺点检测，添补国内无高机能钢板全板面探伤机的空缺，其中全板面相控阵超声（纵波+横波）技术为国内初创，对于国内钢厂质量提升及数字化、智能化转型发展拥有极大的吸引力。
